JVM调优实战 - JVM诊断工具与问题定位排查总结

2022年7月21日
大约 8 分钟

JVM调优实战 - JVM诊断工具与问题定位排查总结

1. JVM背景

总结排查JVM问题时可以使用的工具、策略、措施等。

2. JVM配置

2.1. oom时自动dump heap

-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=存放dump的目录

2.2. 持续性的JFR

JFR Java flight recording java运行记录。当应用出问题时，JFR可以提供最近一段时间的dump data。JFR对很多问题都能提供帮助，如memory leaks to network errors, high CPU usage, thread blocks。

命令行

允许jmc操作

-XX:+UnlockCommercialFeatures -XX:+FlightRecorder

Start a profiling recording

-XX:StartFlightRecording=delay=20s,duration=60s,name=myrecording,filename=C:\TEMP\myrecording.jfr,settings=profile

Start a continuous recording

-XX:FlightRecorderOptions=defaultrecording=true,disk=true,repository=/tmp,maxage=6h,settings=default

jcmd指令

2.3. 输出GC日志

-XX:+PrintGCDetails -XX:+PrintGCTimeStamps -XX:+PrintGCApplicationStoppedTime -XX:+PrintGCApplicationConcurrentTime
-XX:+PrintHeapAtGC -Xloggc:存储gclog的文件路径

-verbosegc 输出内容少，无法看到各个代的回收情况

2.4. JMX远程监控

应用启动时开启JMX

-Dcom.sun.management.jmxremote.port=1099 -Dcom.sun.management.jmxremote.authenticate=false

应用启动之后,独立开启JMX。

jcmd pid ManagementAgent.start options

3. 收集数据

log
heap dump
JFR
thread stack

4. 诊断工具

诊断工具分类：

  • 事后诊断：用于应用crash之后诊断问题
  • 悬停\死机进程诊断：用于死机或死锁应用的诊断
  • 监控：监控正在运行的应用

4.1. JMC

Oracle Java Mission Control 是一个用于对 Java 应用程序进行管理、监视、概要分析和故障排除的可视化工具套件。 首次安装时，Java Mission Control 包括 JMX 控制台和 Java 飞行记录器。从 Mission Control 中可以轻松安装更多插件。

  • JMX：在运行时监视和管理您的 Java 应用程序和 JVM。
  • JFR：运行时JVM行为的时间序列数据并使用 Java 飞行记录器工具脱机分析记录。

记录类型

  • 持续性记录：对记录记性持续性存储，且可设置数据窗口，如保留最近6小时的记录。很低的性能影响。
  • 信息采集记录：一段时间内采集记录，约2%的性能影响。

应用场景

  • 哪个方法使用的多，哪些对象创建的多；
  • 哪些类使用了越来越多的heap，导致memory leak；
  • 寻找瓶颈，如同步；

必须通过jmx端口连接到JVM。

4.2. jcmd

推荐使用，替换jmap、jstack、jinfo。 必须在jvm运行的机器中执行，用于向jvm发送诊断指令请求，可用于控制JFR、定位问题、诊断jvm和应用等。

用法

  • jcmd 列举本机jvm进程ID和名称
  • jcmd pid help 列举该jvm进程可使用的指令
  • jcmd pid help command 列举指令参数

指令

Thread.print

列举线程栈，同jstack。

参数-l 显示获取的lock接口实现的锁

GC.heap_info

heap信息，列举各代垃圾回收器类型、容量、占用量，类似jmap -heap，但没有jmap -heap全面

清楚列举GC类型，heap容量信息，regin信息，Metaspace容量信息，以及归属于Metaspace的compressed class space(CCS)的容量信息。

CMS列举各代垃圾回收器类型、容量、占用量。

GC.heap_dump

GC.heap_dump [options] <filename>

 参数-all=true/false dump所有信息

GC.class_statsjava class 元数据的统计，需要配置-XX:+UnlockDiagnosticVMOptions。
GC.finalizer_info类似jmap -finalizerinfo
GC.class_histogramclass实例heap占用情况统计，类似jmap -histo
VM.classloader_stats

classloader统计 类似jmap -clstats

可以看到类加载器的层次关系

VM.uptimejvm进行持续运行时间
VM.flagsjvm配置信息
VM.command_line启动jvm时使用的命令行信息
VM.system_properties系统变量
JFR.start开启JFR采集，并指定存储文件，之后可使用JMC打开该文件
JFR.check列举当前jvm正在执行的JFR采集
JFR.stop停止某个JFR采集
JFR.dump停止某个JFR采集，并且将采集记过dump到某个文件，之后可使用JMC打开该文件

GC.heap_info显示结果如下：

garbage-first heaptotal 196608K，used 50473K [0x0000000701000000, 0x0000000701100600， 0x00000007c0000000)
region size 1024K， 47 young (48128K)， 2 survivors (2048K)
Metaspaceused 15318K， capacity 15616K, committed 15872K， reserved 1062912K
class spaceused 1840K，capacity 1931K， committed 2048K，reserved 1048576K

4.3. JConsole

4.4. jdb

command-line debugger，使用java debug interface(JDI)去启动或连接到目标JVM。

JDI作为JPDA(Java Platform Debugger Architecture)的一个组件，为需要访问JVM运行状态的debugger或类似系统提供可用信息。

通过连接器与目标jvm进行交互，远程JVM需要使用SA Debug Server。

4.5. jinfo

配置信息、系统变量、启动项等，建议使用jcmd

4.6. jmap

heap容量配置等概要、dump等。

用法：

jmap [option] <pid> 连接到正在运行的vm
jmap [option] <executable <core> 连接core文件
jmap [option] [server_id@]<remote server IP or hostname> 连接远程vm

4.7. jstat

提供JVM的表现信息以及应用的资源消耗信息，如与垃圾回收相关的统计信息，代相关信息，用来诊断表现性问题，heap大小问题，gc问题。

用法：

jstat -help|-options
jstat -<option> [-t] [-h<lines>] <vmid> [<interval> [<count>]]

选项作用：

  • -t 表头显示Timestamp，即vm运行的总时间
  • -h<lines> 表头之间显示样本行数，如-h2 2个样表生成一个表头
  • vmid 即pid
  • interval 多久输出一条样本记录，可用单位ms s，默认ms
  • count 输出count条样本记录后，采集自动结束。

4.8. jstack

用于输出虚拟机当前所有线程栈信息，包括java线程、VM内部线程、本地线程，并且可侦测死锁。

用法：

连接正在运行的进程 jstack [-l] <pid>
强制连接无反应的进程 jstack -F [-m] [-l] <pid>
连接core文件 jstack [-m] [-l] <executable> <core>
连接远程进程 jstack [-m] [-l] [server_id@]<remote server IP or hostname>

选项作用：

  • 不加option 详细列举栈帧，死锁侦测结果；
  • -l详细列举栈帧，死锁侦测结果，是否已获取Lock实现的锁；
  • -F当jstack <pid>无反应时，强制进行thread dump；
  • -mmixed形式列举java和本地线程栈帧，死锁侦测结果。内容不详细，不易理解。

4.9. 其他第三方

Eclipse Memory Analyzer Tool (MAT)、NetBeans Profiler

5. 诊断问题

5.1. 判断memory leak

  • 使用JFR：使用JFR可以推断和阻止memory leak。针对一段时间的JFR采集数据，对比old代gc后heap的占用情况，若heap使用量是持续增加的，说明可能导致memory leak。
  • JMC观察

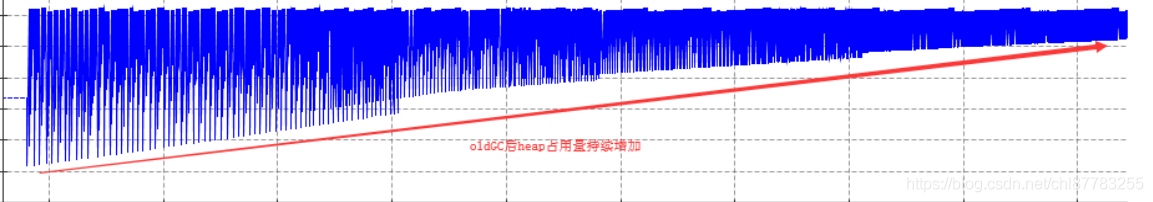

    • 内存-概览观察内存使用量图 图
    • 内存-垃圾回收器，对比oldGC后heap占用量
  • jstat：gc后old占用量虽然减少，但是对比之前的结果，占用量是持续增加的。

5.2. 定位引起leak的位置

通过查看class实例占用情况，基本发现占用空间最多的都是一些基本类型，如char，所以通过占用量无法直接定位具体类。

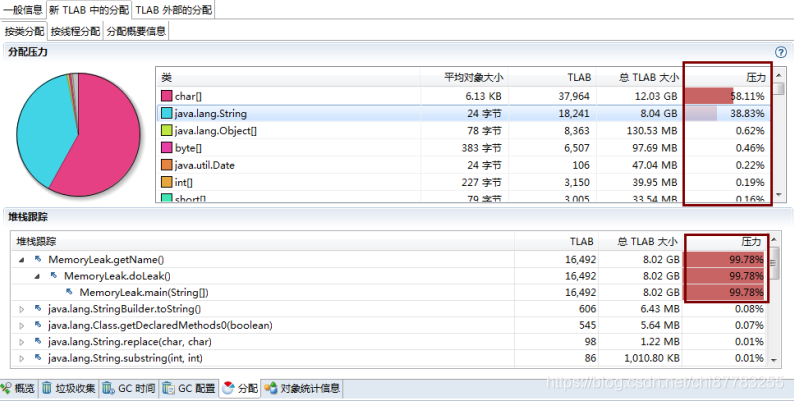

JMC观察：内存-分配，关注压力和堆栈

图

其他方式：可以查看占用量大的对象的gc root，然后查看引用量大的gc root

5.3. OutOfMemoryError

原因：

  1. 需要在heap中为新对象分配空间时，发现空间不足，出现OOM。
  2. 将class加载到本地内存时，本地内存(metaspace)不足，出现OOM。

解决OOM前，需要OOM异常信息末尾的提示，明确是heap不足还是本地heap不足。

java.lang.OutOfMemoryError: Java heap space

配置的heap过小，无法满足app的足迹要求。

对于已经运行近较长时间的应用，可能是memory leak问题。

应用创建很多优先级很高的线程，导致finalizer demaon线程处理the finalization queue的速度不及增长速度。对于提供finalize方法的class，其对象的空间不会在gc期间被清理。而是放到the finalization queue中，由finalizer demaon线程进行处理。

java.lang.OutOfMemoryError: GC Overhead limit exceeded

原因：java进程使用超过98%的时间进行GC，且GC后heap清除率低于2%，且至少连续执行5次GC。表示lived data占用空间过多，导致仅有极少空间用于分配。

措施：增大heap；关闭上线限制 -XX:-UseGCOverheadLimit

java.lang.OutOfMemoryError: Requested array size exceeds VM limit

原因：创建数组所需空间超过heap可用空间

措施：是否有必要创建大数组，增大heap。

java.lang.OutOfMemoryError: Metaspace

java class 元数据有很多种类，-klass类型的原数据占用的native memory称为CompressedClassSpace，其类型的原数据占用的native memory称为metaspace。

措施：

-XX:MaxMetaspaceSize=xx

java.lang.OutOfMemoryError: Compressed class space

On 64-bit platforms, a pointer to class metadata can be represented by 32-bit offset (with UseCompressedOops).

-XX: CompressedClassSpaceSize=xx

java.lang.OutOfMemoryError: request size bytes for reason. Out of swap space?

an allocation from the native heap failed and the native heap might be close to exhaustion

java.lang.OutOfMemoryError: reason stack_trace_with_native_method

由JNI或native方法导致。
