图 - 最短路径(Dijkstra 和 Frolyd)

最短路径问题是图论研究中的一个经典算法问题,旨在寻找图(由结点和路径组成的)中两结点之间的最短路径。

从图中某一顶点(称为源点)到达另一顶点(称为终点)的路径可能不止一条,如何找到一条路径使得沿此路径上各边上的权值总和达到最小,例:公交查询系统。

问题解法:

1. 求从某个源点到其余各点的最短路径 — Dijkstra算法2. 每一对顶点之间的最短路径 — Floyd算法

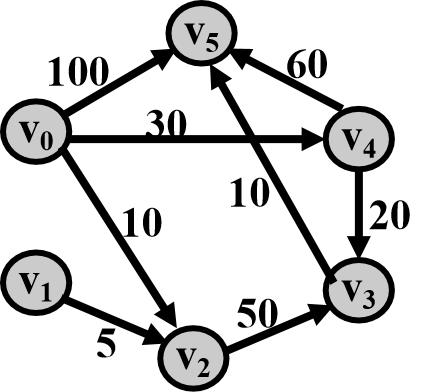

例如:从某点到其他各顶点的最短路径。

图

最短路径不一定是经过边最少的路径,但在这些最短路径中,长度最短的那一条路径上只有一条边,且它的权值在从源点出发的所有边的权值最小。

路径长度最短的最短路径的特点:

在这条路径上,必定只含一条弧,并且这条弧的权值最小。

下一条路径长度次短的最短路径的特点:

它只可能有两种情况:或者是直接从源点到该点(只含一条弧); 或者是从源点经过顶点v1,再到达该顶点(由两条弧组成)。

迪杰斯特拉(Dijkstra)算法

Dijkstra(迪杰斯特拉)算法是典型的单源最短路径算法,用于计算一个节点到其他所有节点的最短路径。主要特点是以起始点为中心向外层层扩展,直到扩展到终点为止。

设置辅助数组Dist,其中每个分量Dist[k]表示当前所求得的从源点到其余各顶点k的最短路径。

一般情况下,

Dist[k] = <源点到顶点k的弧上的权值> 或者 = <源点到其它顶点的路径长度>
+  <其它顶点到顶点k的弧上的权值>
  1. 在所有从源点出发的弧中选取一条权值最小的弧,即为第一条最短路径。

图

  1. 修改其它各顶点的Dist[k]值。 假设求得最短路径的顶点为u,

若 Dist[u]+G.arcs[u][k]<Dist[k], 则将 Dist[k] 改为 Dist[u]+G.arcs[u][k]

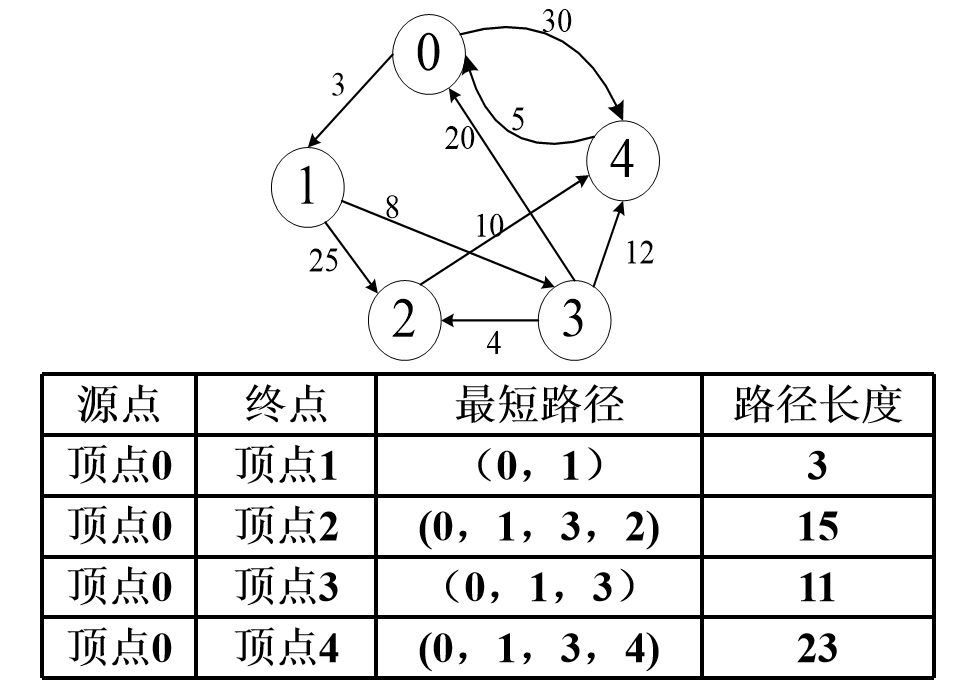

举例:求下图中从v0到其余各顶点的最短路径

图

最短路径算法实现

用带权的邻接矩阵表示有向图, 对Prim算法略加改动就成了Dijkstra算法,将Prim算法中求每个顶点Vk的lowcost值用length[k]代替即可。

  1. 初始时,S只包含源点,即S={v},v的距离为0。U包含除v外的其他顶点,即:U={其余顶点},若v与U中顶点u有边,则<u,v>正常有权值,若u不是v的出边邻接点,则<u,v>权值为∞。
  2. 从U中选取一个距离v最小的顶点k,把k,加入S中(该选定的距离就是v到k的最短路径长度)。
  3. 以k为新考虑的中间点,修改U中各顶点的距离;若从源点v到顶点u的距离(经过顶点k)比原来距离(不经过顶点k)短,则修改顶点u的距离值,修改后的距离值的顶点k的距离加上边上的权。
  4. 重复步骤b和c直到所有顶点都包含在S中。

Java代码实现

以”邻接矩阵”为例对迪杰斯特拉算法进行说明

public class MatrixUDG {
    private int mEdgNum;        // 边的数量
    private char[] mVexs;       // 顶点集合
    private int[][] mMatrix;    // 邻接矩阵
    private static final int INF = Integer.MAX_VALUE;   // 最大值
    ...
}
/*
 * Dijkstra最短路径。
 * 即,统计图中"顶点vs"到其它各个顶点的最短路径。
 *
 * 参数说明:
 *       vs -- 起始顶点(start vertex)。即计算"顶点vs"到其它顶点的最短路径。
 *     prev -- 前驱顶点数组。即,prev[i]的值是"顶点vs"到"顶点i"的最短路径所经历的全部顶点中,位于"顶点i"之前的那个顶点。
 *     dist -- 长度数组。即,dist[i]是"顶点vs"到"顶点i"的最短路径的长度。
 */
public void dijkstra(int vs, int[] prev, int[] dist) {
    // flag[i]=true表示"顶点vs"到"顶点i"的最短路径已成功获取
    boolean[] flag = new boolean[mVexs.length];
    // 初始化
    for (int i = 0; i < mVexs.length; i++) {
        flag[i] = false;          // 顶点i的最短路径还没获取到。
        prev[i] = 0;              // 顶点i的前驱顶点为0。
        dist[i] = mMatrix[vs][i];  // 顶点i的最短路径为"顶点vs"到"顶点i"的权。
    }
    // 对"顶点vs"自身进行初始化
    flag[vs] = true;
    dist[vs] = 0;
    // 遍历mVexs.length-1次;每次找出一个顶点的最短路径。
    int k=0;
    for (int i = 1; i < mVexs.length; i++) {
        // 寻找当前最小的路径;
        // 即,在未获取最短路径的顶点中,找到离vs最近的顶点(k)。
        int min = INF;
        for (int j = 0; j < mVexs.length; j++) {
            if (flag[j]==false && dist[j]<min) {
                min = dist[j];
                k = j;
            }
        }
        // 标记"顶点k"为已经获取到最短路径
        flag[k] = true;
        // 修正当前最短路径和前驱顶点
        // 即,当已经"顶点k的最短路径"之后,更新"未获取最短路径的顶点的最短路径和前驱顶点"。
        for (int j = 0; j < mVexs.length; j++) {
            int tmp = (mMatrix[k][j]==INF ? INF : (min + mMatrix[k][j]));
            if (flag[j]==false && (tmp<dist[j]) ) {
                dist[j] = tmp;
                prev[j] = k;
            }
        }
    }
    // 打印dijkstra最短路径的结果
    System.out.printf("dijkstra(%c): \n", mVexs[vs]);
    for (int i=0; i < mVexs.length; i++)
        System.out.printf("  shortest(%c, %c)=%d\n", mVexs[vs], mVexs[i], dist[i]);
}

时间复杂度:O(n2)

弗洛伊德算法(Floyd) - 求每一对顶点之间的最短路径

从任意节点i到任意节点j的最短路径不外乎2种可能:

  1. 是直接从i到j
  2. 是从i经过若干个节点k到j。所以,我们假设Dis(i,j)为节点u到节点v的最短路径的距离,对于每一个节点k,我们检查Dis(i,k) + Dis(k,j) < Dis(i,j)是否成立,如果成立,证明从i到k再到j的路径比i直接到j的路径短,我们便设置Dis(i,j) = Dis(i,k) + Dis(k,j),这样一来,当我们遍历完所有节点k,Dis(i,j)中记录的便是i到j的最短路径的距离。

基本思想:

从vi到vj的所有可能存在的路径中,选出一条长度最短的路径。

  • <vi,vj>存在,则存在路径{vi,vj};
  • <vi,v1>,<v1,vj>存在,则存在路径{vi,v1,vj};
  • {vi,…,v2}, {v2,…,vj}存在,则存在一条路径{vi, …, v2, …vj};

依次类推,则vi至vj的最短路径应是上述这些路径中,路径长度最小者。

最短路径算法实现

具体做法为:

  • 第一步,让所有边上加入中间顶点0,取A[i][j]A[i][0]+A[0][j]中较小的值作A[i][j]的值,完成后得到A(0);
  • 第二步,让所有边上加入中间顶点1,取A[i][j]A[i][1]+A[1][j]中较小的值,完成后得到A(1)…
  • 如此进行下去,当第n步完成后,得到A(n-1)A(n-1)即为我们所求结果,A(n-1)[i][j]表示顶点i到顶点j的最短距离。

图

Java代码实现

以”邻接矩阵”为例对弗洛伊德算法进行说明

public class MatrixUDG {
    private int mEdgNum;        // 边的数量
    private char[] mVexs;       // 顶点集合
    private int[][] mMatrix;    // 邻接矩阵
    private static final int INF = Integer.MAX_VALUE;   // 最大值
    ...
}
/*     path -- 路径。path[i][j]=k表示,"顶点i"到"顶点j"的最短路径会经过顶点k。
 *     dist -- 长度数组。即,dist[i][j]=sum表示,"顶点i"到"顶点j"的最短路径的长度是sum。
 */
public void floyd(int[][] path, int[][] dist) {
    // 初始化
    for (int i = 0; i < mVexs.length; i++) {
        for (int j = 0; j < mVexs.length; j++) {
            dist[i][j] = mMatrix[i][j];    // "顶点i"到"顶点j"的路径长度为"i到j的权值"。
            path[i][j] = j;                // "顶点i"到"顶点j"的最短路径是经过顶点j。
        }
    }
    // 计算最短路径
    for (int k = 0; k < mVexs.length; k++) {
        for (int i = 0; i < mVexs.length; i++) {
            for (int j = 0; j < mVexs.length; j++) {
                // 如果经过下标为k顶点路径比原两点间路径更短,则更新dist[i][j]和path[i][j]
                int tmp = (dist[i][k]==INF || dist[k][j]==INF) ? INF : (dist[i][k] + dist[k][j]);
                if (dist[i][j] > tmp) {
                    // "i到j最短路径"对应的值设,为更小的一个(即经过k)
                    dist[i][j] = tmp;
                    // "i到j最短路径"对应的路径,经过k
                    path[i][j] = path[i][k];
                }
            }
        }
    }
    // 打印floyd最短路径的结果
    System.out.printf("floyd: \n");
    for (int i = 0; i < mVexs.length; i++) {
        for (int j = 0; j < mVexs.length; j++)
            System.out.printf("%2d  ", dist[i][j]);
        System.out.printf("\n");
    }
}

Floyd-Warshall算法的时间复杂度为O(N3)
